真題及解析：2016年一級建造師《通信與廣電》考試科目(四)

　　(二)

　　背景資料：

　　某施工單位承接了一項移動通信基站設備安裝工程，主要包括傳輸設備、電源設備、基站設備及天饋線系統的安裝、測試和開通;基站地網及市電引入工程的施工任務由建設單位單獨分包。

　　施工期間，正值夏季多雨季節，對工程進度影響較大，加之運營需要，建設單位要求施工單位采取有效措施加快施工進度，并提出了兩項具體要求：

　　1.對于已完成安裝的基站，提前加電開通，盡快驗收交付投產;

　　2.對于地網、市電引入未完工的基站，先安裝設備，待地網、市電引入工程完成后，立即加電開通。施工單位增派人員，加快了設備安裝進度，在專項質量檢查中，檢查組發現基站天饋線駐波比不合格的數目偏高，要求項目部進行分析并及時整改。

　　問題：

　　1.指出本工程中天線和饋線安裝的質量控制點。

　　2.針對建設單位的第一項要求，施工單位應如何做?

　　3.建設單位的第二項要求是否妥當。說明理由。

　　4.用因果分析圖法分析電壓駐波比不合格的可能原因。

　　【參考答案】

　　1、(1)天線安裝的質量控制點：①天線的位置：②天線的方向：①天線的緊固。

　　(2)饋線安裝的質量控制點：①饋線的接頭：②饋線固定：③饋線的防水：④饋線彎曲度;⑤接地等裝置的制作。

　　2、建設單位第一項要求可視為部分驗收。施工單位應做的工作：

　　1).施工單位應當在部分驗收前將己完成的光纜線路的竣工資料編制好，提交建設單位和監理工程師審核

　　2).竣工資料審核通過后，方可進行部分驗收。

　　3).建設單位、監理單位、施工單位共同進行部分驗收。

　　4).對于驗收中發現的問題，應該按照建設單位要求進行及時整改。施工單位整改完成后，由建設單位和監理工程師進行復驗。

　　5).復驗合格后，工程才能投入使用。

　　3、建設單位的第二項要求不妥，理由：

　　(1)接地網未做等于系統不能接地，不能安裝天饋線及設備，否則遇到雷擊時，無法迅速泄放雷電引起的強電流，不能保障人身及設備安全。

　　(2)市電引入未完工，無法及時進行加電測試工作，從而待地網、市電引入工程完成后，立即加電開通可能會對己安裝設備造成損害。

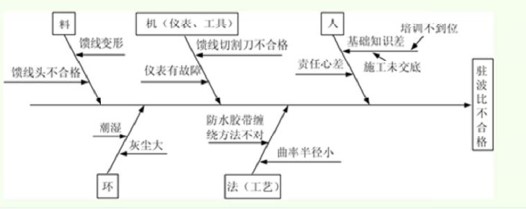

　　4、電壓駐波比不合格原因的因果分析法圖如下：
